1. 改造背景



　　2004年，大港石化減壓塔（C-1201）內件及填料由天久公司負責設計和制造。裝置開車后，很快出現塔內件及填料嚴重腐蝕、塔頂空冷腐蝕等現象，裝置無法長周期運行。此后針對該現象先后由天久公司、澤華公司、蘇爾壽公司等進行了多次改造，更換減壓塔內填料6次，實施了2次大的技術改造。以上改造完成后仍未能實現裝置長周期運行，在較短的時間里，均出現嚴重的腐蝕現象，嚴重影響裝置正常操作和安全生產。

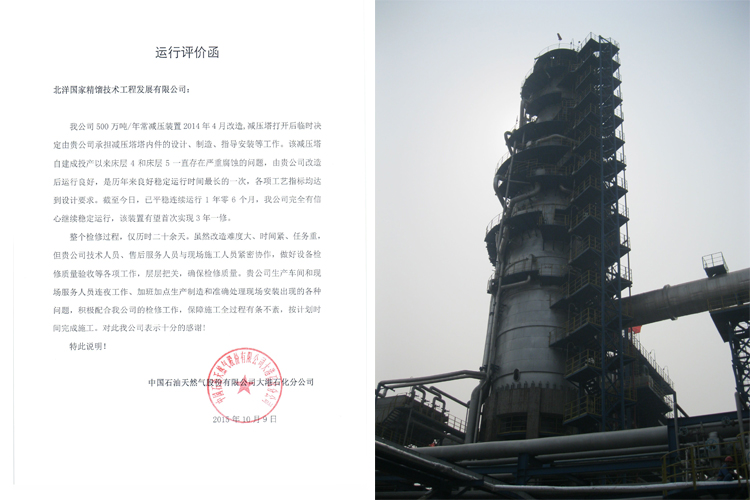

　　2014年5月，該減壓塔檢修期間由北洋國家精餾技術工程發展有限公司（以下簡稱北洋精餾）對其進行了改造。在改造工期短、改造難度大的情況下，通過工藝及結構優化、厚度優化、材質升級等，更新了減二中段和洗滌段大部分內件和填料。該裝置改造完成后，一次性開車成功，各項工藝指標均達到設計要求。截至目前，已平穩連續運行2年零1個月，未出現內件或填料腐蝕影響裝置運行的情況。通過北洋精餾對減壓塔的這次改造，實現了該裝置最長的穩定運行時間。

　　為了徹底解決減壓塔腐蝕問題，滿足裝置長周期正常生產需求，目前需再次對該減壓塔進行較大改造。

2. 改造方案



　　大港石化公司常減壓蒸餾裝置加工低硫高酸原油，減壓塔為燃料型，采用全填料干式操作。原塔徑為φ5200/φ7400/φ8200/φ4200mm，由于減壓塔減三線段和洗滌段的塔體及內件長期處于腐蝕嚴重狀態，本次擬對減壓塔的減三線段和洗滌段塔體及內件進行局部更換改造，并將更換段塔徑由Φ8200m 擴大為Φ9800m。同時升級材質，新塔體復合層材質升級為625合金，新塔體內的塔內件及填料材質升級為AL-6XN。改造后減壓塔塔徑為φ5200/φ7400/φ9800/φ8200/φ4200mm，改造部分的填料型號根據各段的不同氣液負荷條件選用。減二線段及以上、進料段、進料段以下部分的塔體和內件按利舊考慮。減一中換熱段、減二中換熱段、洗滌段內件及填料改造方案應用了天津大學和北洋精餾開發擁有的多項填料和塔內件專利技術和專有技術。本次項目中填料及分布器等基本結構已經成功應用于北洋精餾承擔的許多相關裝置新建及改造項目的設計中。
